應用于生產線和自動化測試領域的選擇
       ● 基本精度±.5，測量（DC，4Hz～2kHz，5mV～5V，1μA～5mA）
       ● 在比如C-D和ESR這樣的混合測量條件下，可以以往產品的速度不間斷測試。
       ● 內置比較器和BIN功能
       ● 2ms的測試時間

LCR測試儀IM3523測量方法：連續測量不同條件
       在電容的測量條件中希望以12Hz測量C-D。希望以1kHz測量ESR。這時，使用1臺告訴連續測量不同條件。

LCR測試儀IM3523測量方法：順暢的進行生產線的設置改的面板讀取功能
       為了使用1臺LCR測試儀測量多種產品，要求高效率的改設置。
       IM3523的面板保存功能，多保存6組測量條件，還能保存128個開路/短路補償和線長補償?shù)鹊难a(bǔ)償值。使用面板功能讀取所保存的測量條件。除了手動讀取以外，可以使用外部控制端口控制面板編號的讀取，因此能縮短構筑自動化檢查產線的時間。

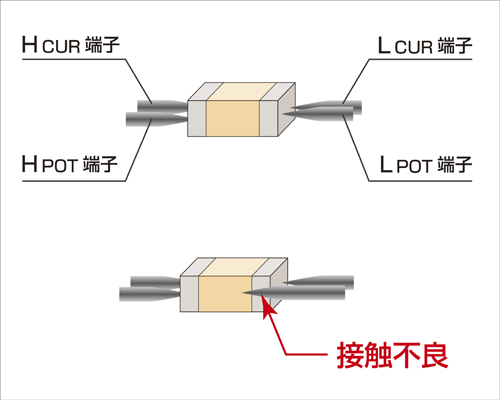

可靠的產線檢查：接觸檢查功能
       檢查4端子測量時樣品間的接觸不良。
       測量LPOT?LCUR間和HPOT?HCUR間的接觸電阻，如果在所設置的閾值以上時則顯示錯誤。

技術參數

測量模式	LCR，連續測試
測量參數	Z，Y，θ，Rs（ESR），Rp，DCR（DC電阻），X，G，B，Cs，Cp，Ls，Lp，D（tanδ），Q
測量量程	100mΩ～100MΩ，10個量程（所有參數根據Z定義）
可顯示量程	Z，Y，Rs，Rp，Rdc，X，G，B，Ls，Lp，Cs，Cp： ± （0.000000 [單位]* ～9.99999G [單位]）（*為最高分辯率時的顯示位數）  只有 Z和Y顯示真有效值 θ： ± （0.000°～999.999°）， D： ± （0.00000～9.99999） Q： ± （0.00～99999.9）， Δ%： ± （0.0000%～999.999%）
基本精度	Z ： ±0.05%rdg. θ： ±0.03°
測量頻率	40Hz ～200kHz （1mHz ～10Hz）
測量信號電平	正常模式 V模式，CV模式： 5mV～5Vrms，1mVrms CC模式： 10μA～50mArms，10μArms
輸出阻抗	正常模式：100Ω
顯示	單色LCD
測量時間	2ms（1kHz，F(xiàn)AST，代表值）
功能	比較器，分類測量（BIN功能），面板讀取/保存、存儲功能
接口	EXT I/O（處理器），USB通信（高速） 選件：RS-232C，GP-IB，LAN任選一
電源	100～240V AC，50/60Hz，MAX50VA
尺寸及重量	260mm W×88mm H×203mm D， 2.4kg
附件	電源線×1，使用說明書×1，CD-R（包括PC指令和樣本軟件）×1
