PRODUCT
產品中心
|
輸入通道 4 或 6 路 FlexChannel 輸入 每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入 帶寬 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz 采樣率 在所有模擬/數字通道上實時采樣率高達 6.25 GS/s 記錄長度 31.25 或 62.5 M 點 垂直分辨率 12 位 高分辨率模式下高達 16 位 |

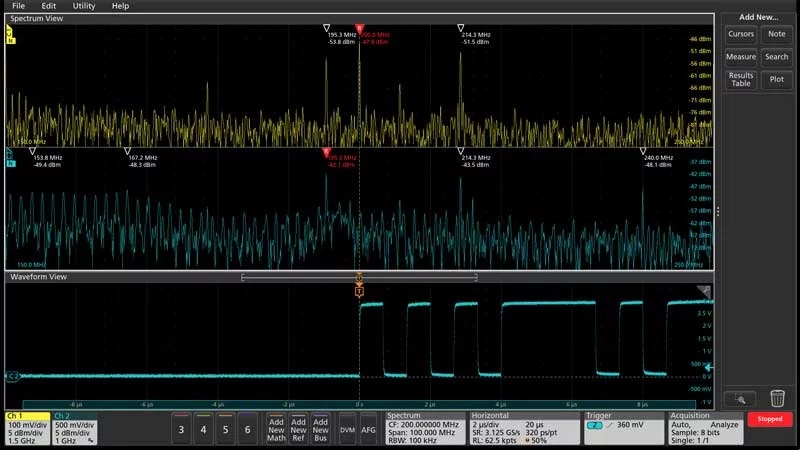

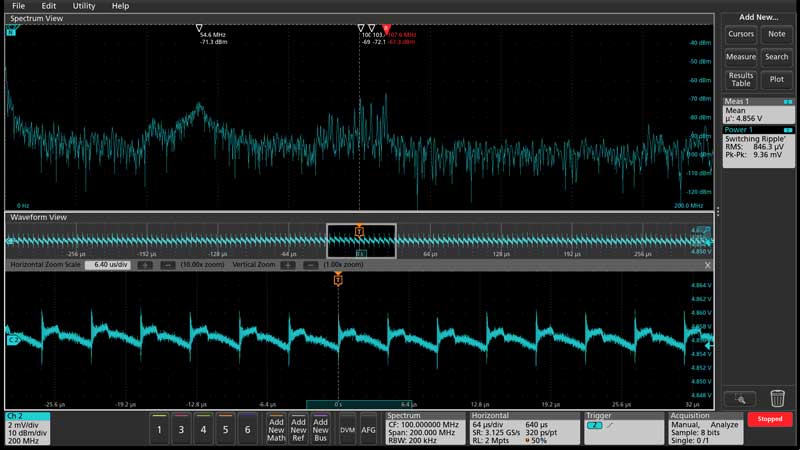

信號生成 任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac 數字電壓表 4 位交流有效值電壓，直流電壓 直流 + 交流有效值電壓 觸發頻率計數器 8 位 高級分析 自動功率測量 頻譜視圖的混合域分析 |

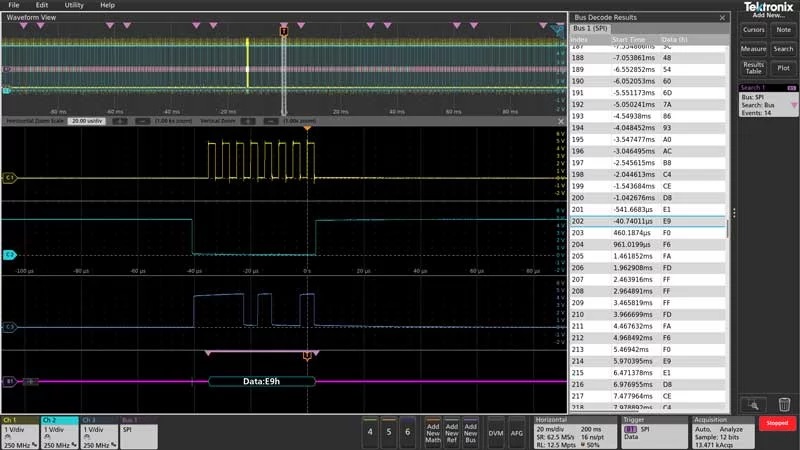

協議支持 10Base-T, 100Base-TX CAN, CAN FD, LIN, FlexRay I2C，SPI I2S, LJ, RJ, TDM I3C MIL-STD-1553、ARINC 429 RS-232、RS-422、RS-485、UART SENT SPMI USB 2.0 LS、FS、HS 顯示器 13.3 英寸（338 毫米） 高清彩色 (1920 x 1080) 電容式觸摸屏 尺寸（高 x 寬 x 深） 249 毫米 x 405 毫米 x 155 毫米 （9.8 英寸 x 15.9 英寸 x 6.1 英寸） 重量 16 磅（7.3 千克） |
| 型號 | 模擬帶寬 | 模擬通道 | 數字通道數 | 采樣率 | 記錄長度 | 報價 |
| MSO44 | 200 MHz 至 1.5 GHz | 4 | 最多 32 條（可選） | 6.25GS/s | 31.25 M 至 62.5 M 點 |
US $8,610 配置和報價 |
| MSO46 | 200 MHz 至 1.5 GHz | 6 | 最多 48 條（可選） | 6.25GS/s | 31.25 M 至 62.5 M 點 |
US $11,500 配置和報價 |
|
泰克 4 系列 MSO |
泰克 MDO4000C |
Keysight 4000T X-系列 |
LeCroy HDO4000A 系列 |
Rohde & Schwarz RTA4000 系列 |
|
| 帶寬 | 200 MHz 至 1.5 GHz | 200 MHz 至 1 GHz | 200 MHz 至 1.5 GHz | 200 MHz 至 1 GHz | 200 MHz 至 1 GHz |
| 模擬通道 | 4 或 6 | 4 | 2 或 4 | 4 | 2 或 4 |
| 數字通道（可選） | 最多 48 | 16 | 16 | 16 | 16 |
| 采樣率（所有通道） | 6.25GS/s | 高達 5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s |
| 垂直分辨率 | 12 位 | 8 位 | 8 位 | 12 位 | 10 位 |
| 記錄長度（所有通道） |
31.25 M 62.5 M（可選） |
20 M | 4 M |
12.5 M 25 M（可選） |
100 M |
| 集成任意波形/函數發生器（可選） | 1 x 50 MHz | 1 x 50 MHz | 2 x 20 MHz | -- | 1 x 25 MHz（可選） |
| 串行總線解碼 | 是 | 是 | 是 | 是 | 是 |
| 顯示器 |
13.3 英寸觸摸屏 (1920 x 1080) |
10.4 英寸 (1024 x 768) |
12.1 英寸觸摸屏 (800 x 600) |
12.1 英寸觸摸屏 (1280 x 800) |
10.1 英寸觸摸屏 (1280 x 800) |
| 標準保修 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |
